Статья по этой плате №1
Статья по этой плате №2
всего 254 $
123$ Motherboard (Материнская плата) HUANANZHI X99 F8 (официальный сайт — http://www.huananzhi.com)
31.70$ CPU (Процессор) Intel Xeon E5 2650 V3, 2,3 ГГц, 10 ядер, 105 Вт, разъем LGA 2011-3
92$ (46$*2шт) ОЗУ Atermite DDR4 ECC 16ГБ 3200МГц итого 32ГБ
21$ Вентилятор SNOWMAN для процессора (на 2 вентилятора)
Итого 267.7$
$ Видеокарта PCI-E 3.0 x 16
$ Блок питания
$ поддерживает — m.2 2280 (NVMe) PCIe 3.0 на ? Гб ? производитель ? линейка ? модель ? серийник
$ ВНИМАНИЕ НЕ ПОДДЕРЖИВАЕТ m.2 2280 (NVMe) PCIe 4.0
ссылка на мою таблицу
$ корпус
Заказ №: 5014850854932339
Время заказа: 12 ноября 2021 14:29
Магазин: CPU Store
- Материнская плата.
US $123.48 — я покупал не в официальном магазине. официальный HUANANZHI китайский магазин на Алиэкспрес
2. процесор
Процессор Intel Xeon E5 2650 V3, 2,3 ГГц, 10 ядер, 105 Вт, разъем LGA 2011-3[Скриншот заказа]
$ 31.70
3. ОЗУ 16ГБ х 2шт
Серверная оперативная память Atermite DDR4, 8 ГБ, 4 ГБ, 16 ГБ, 32 ГБ, PC4, 2133 МГц или 2400 МГц, 2666 МГц, 2400 или 2133, 2666, ECC REG, 4 ГБ, 16 ГБ, 8 ГБ, 32 ГБ[Скриншот заказа]
Atermite DDR4 ECC 16ГБ 3200МГц (но поддерживаеться ли она, выше написано 2666 МГц возможно максимум)
$ 45.98 X 2шт
4. 600грн (курс 27/1$) видеокарта «AMD Radeon HD 7570 1GB GDDR5 128bit»
5.
Примечание:
На эти китайские материнские платы на сокете 2011-v3 не без помощи забугорных форумов наши энтузиасты всё таки нашли способ модифицировать биос, скачать его можно тут
И если быть более точнее, то модифицированный биос позволяет зафиксировать максимальную частоту турбо-буста, но не на 1-2 ядра, а на все ядра. То есть ,частота каждого ядра будет равна максимальному значению турбо-буста процессора. В зависимости от модели процессора.
Именно благодаря манипуляциям с микрокодом биоса (BIOS), плюс относительно невысокая цена, для плат на сокете 2011-v3 ,эти платы однозначно уже можно рассматривать для покупки ,тем более вся компоновка распайки новая, качественная.
Официальная прошивка от HUANANZHI — http://www.huananzhi.com/html/1/184/185/427.html
1: чипы материнской платы имеют разные полосы чипов, из-за разных партий продукта Мы отправим товар случайным образом, пожалуйста, ссылайтесь на фактический продукт.
2: этот план требует мощного источника питания. Пожалуйста, убедитесь, что вашего блока питания достаточно для поддержки этого плана. (Не менее 500 Вт Фирменный Блок питания)
Эта материнская плата работает только с 2 ОЗУ, 4ram 6ram 8ram. Не работает с 1ram, 3ram, 5ram и 7ram.
На материнской плате имеется четыре разъёма для подключения вентиляторов , один на 4-пин и три на 3-пин. Соответственно кулера для охлаждения процессоров мы подключаем в разъёмы на 4-пин.

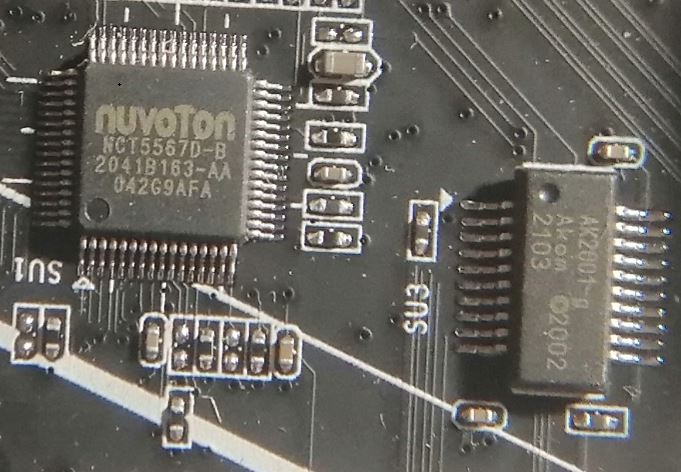

nuvoTon KC5567D-B 2041B163-AA 0A2G9AFA
| Старая ревизия | Новые ревизии | |
| Подсистема питания (мосфеты) | QM3092M6 (56A\8.4mΩ) + QM3098M6 (128A\3mΩ) | 3NA7R2 (52A\7.2mΩ) + 3NA3R4 (75A\3.4mΩ) или EMB07B03HR (50A\7mΩ) + EMB04N03H (75A\4mΩ) |
| Мультиконтроллер | nuvoTon nct5532d | nuvoTon nct5567D-B |
| Аудиочип | ALC892 | ALC883\ALC887\ALC888 |
| Чип биоса | Winbond 25Q128 (JVSQ \ FVSG \ JV \ BV \ FV) | Macronix MX25L12833F (возможны также платы с Winbond) |
о Процессоре
Цитата (из переписки с Официальным магазином):
Мы действительно протестировали 2620 v3; 2630L V3 ; 2666 V3 ; 2670 V3 ; 2680 V3 ; 2690 V3 ; 2696 V3 ; 2680 V4 процессоры.
поддерживает серию Intel Xeon E5 v3
ядро Haswell (22-нм технологический процесс), количество каналов памяти — 4:
Разъём: LGA 2011-3
64-битные процессоры: EM64T — микроархитектура Haswell (4-е поколение)
самый мощный процессор который можно поставить на эту плату, это е5-2699v3, 18 ядер, 36 потоков ,с кешем третьего уровня 45 MB.
Intel Xeon E5-2699 V3 2,3 ГГц (до 3,6 ГГц), 18 ядер, 36 потоков, кэш L3=45 МБ, TDP=145 Вт.
линейки процессоров intel

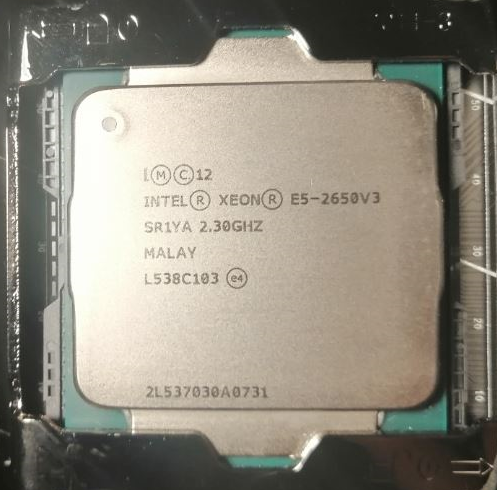

Процессор Intel Xeon E5-2650 V3 SR1YA 2.30GHz MALAY L538C103
Intel Xeon E5-2650 V3 2,3 ГГц (до 3,0 ГГц), 10 ядер, 20 потоков, кэш L3=25 МБ, TDP=105 Вт.

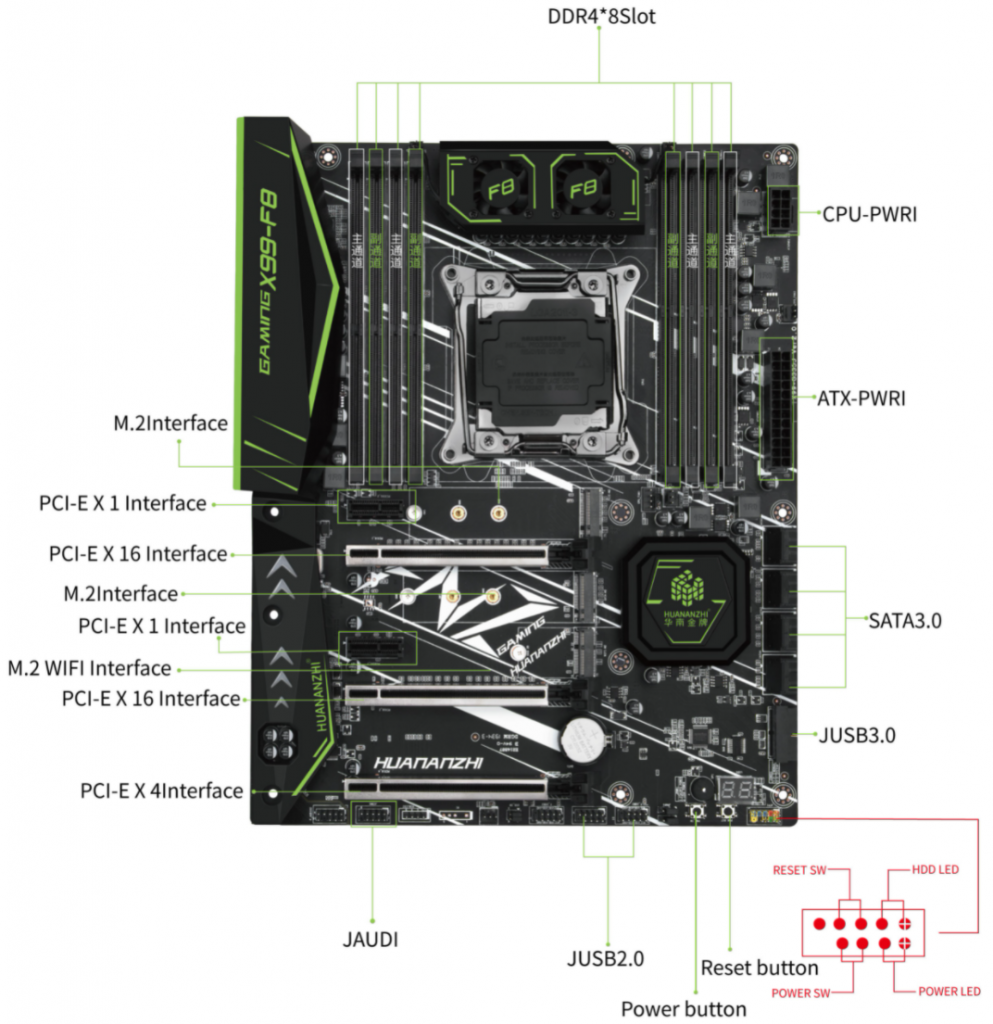

ХАРАКТЕРИСТИКИ
Набор микросхем материнской платы является серией Intel C610 (например, C612, которая относится к набору микросхем сервера. Это эквивалентно чипсету X99)
Начало производства: 2013
Форм-фактор: ATX
Форм-фактор: CeB (Compact Electronics Bay) форм-фактор серверных материнских плат.
Габариты: 305мм x 267мм(12″ x 10,5″). (стандартно для Форм-фактор: CeB)
Габариты (Ш х Г х В): 300 x 250 x 40мм (я померял)
Название бренда: HUANANZHI
Производитель чипсета: İntel
Чипсет: Intel X99
Номер модели: X99-F8
Тип разъема: LGA 2011-3
Количество слотов для памяти (ОЗУ): 8
Поддержка памяти типа: DDR4
Максимальный объем оперативной памяти: 256 ГБ (32ГБ*8 или 64Гб*2) — ответ от официального китайского магазина
Канал памяти: Двойной (т.е. только четное к-во планок использовать)
Кол-во M.2 (NVMe) : 2 + 1
Для хранения Тип интерфейса: M.2 (NVMe) — PCIe 3.0
Перый слот
Для хранения Тип интерфейса: M.2 (NVMe) для WiFi
Number of SATA Ports: 8
Для хранения Тип интерфейса: SATA 3 (8шт)
Кол-ва PCI: 0
Стандарты PCI — E: PCI — E 3.0
Количество PCIe x 4: 0
Количество PCIe x 8: 2
Количество PCIe x 16: 1
Батарея: CR2032
Встроенные Соединители и заголовок: Основной разъем питания 24-pin
С пультом дистанционного управления USB Тип: USB 2,0 х 4шт
С пультом дистанционного управления USB Тип: USB 3,0 х 4шт
Встроенный LAN: 1x RJ45
Максимальная скорость передачи данных в локальной сети: ? 100 Мбит/с ???
Аудио Каналы: 5,1″

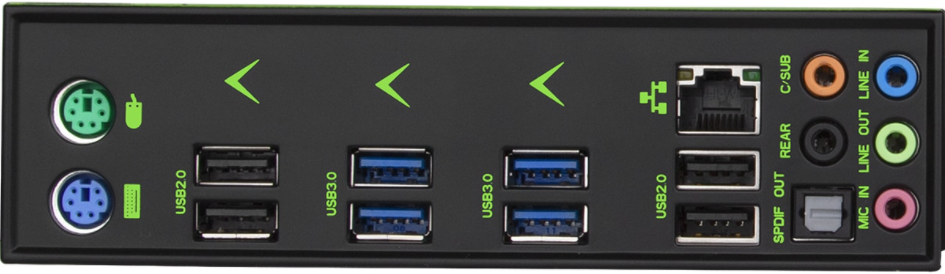

Задние Порты ввода/вывода: 5 x аудиоразъемы
За интегрированный звук на плате отвечает микросхема ALC 892 которая позволяет выводить звук в ржиме 7.1
Задние Порты ввода/вывода: PS/2
Происхождение: Китай
Применение: Настольный компьютер
Сценарий использования: Энтузиастов и разгон
Сценарий использования: GAMING
Сценарий использования: Аудио и видео
Сценарий использования: Домашнее хозяйство
Сценарий использования: Офисное ПО
Сценарий использования: Дизайн
Сценарий использования: Видео продукции
Сценарий использования: Промышленный компьютер
Сценарий использования: Рабочая станция
Сценарий использования: Сервера
С C.P.U.: Нет
Минимальная единица измерения: 100000015
Продано В: sell_by_piece
Сертификация: Европейский сертификат соответствия

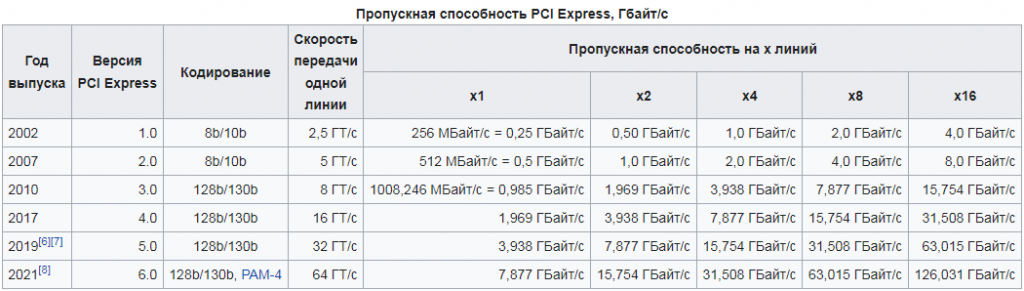

PCI Express 3.0
В ноябре 2010 года[10] были утверждены спецификации версии PCI Express 3.0. Интерфейс обладает скоростью передачи данных 8 GT/s (Гигатранзакций/с). Но, несмотря на это, его реальная пропускная способность всё равно была увеличена вдвое по сравнению со стандартом PCI Express 2.0. Этого удалось достигнуть благодаря более агрессивной схеме кодирования 128b/130b, когда 128 бит данных, пересылаемых по шине, кодируются 130 битами. При этом сохранилась полная совместимость с предыдущими версиями PCI Express. Карты PCI Express 1.x и 2.x будут работать в разъёме 3.0 и, наоборот, карта PCI Express 3.0 будет работать в разъёмах 1.х и 2.х (хотя и не сможет раскрыть весь свой скоростной потенциал). Для 4 линий скорость передачи данных составляет 4 Гбайт/с, для 16 линий — 16 Гбайт/с[11].
По данным PCI-SIG, первые тесты PCI Express 3.0 начались в 2011 году, средства для проверки совместимости для партнёров появились лишь в середине 2011 года, а реальные устройства ― только в 2012 году.
PCI Express 4.0
PCI Special Interest Group (PCI SIG) заявила, что PCI Express 4.0 может быть стандартизирован до конца 2016 года[12], однако на середину 2016 года, когда ряд чипов уже готовился к изготовлению, СМИ сообщали, что стандартизация ожидается в начале 2017[13]. Ожидалось, что он будет иметь пропускную способность 16 GT/s, то есть будет в два раза быстрее PCIe 3.0[14][15]. Позднее сроки стандартизации были перенесены, и спецификация была опубликована только 5 октября 2017 года[16]. По сравнению со спецификацией PCI Express 3.0 максимальная скорость передачи данных по шине PCI Express удвоена — с 8 до 16 GT/s. Кроме того, уменьшены задержки, улучшена масштабируемость и поддержка виртуализации[17]. Для 4 линий скорость передачи данных составляет 8 Гбайт/с, для 16 линий — 32 Гбайт/с[11].
7 ноября 2018 года AMD объявила о планах выпуска в продажу в четвёртом квартале 2018 года первого GPU с поддержкой PCI Express 4.0 x16[18]. 27 мая 2019 года компания Gigabyte объявила о выпуске системных плат серии X570 Aorus. По словам производителя, эти платы «открывают эру PCIe 4.0»[19].
PCI Express 5.0
В мае 2019 года появилась окончательная спецификация стандарта PCI Express 5.0[11]. Скорость передачи данных по шине PCI Express составила 32 GT/s. Ожидается, что подобная скорость положительно повлияет на проекты, связанные с виртуальной реальностью[20]. Для 4 линий скорость передачи данных составляет 16 Гбайт/с, для 16 линий — 64 Гбайт/с[11].
PCI Express 6.0
Финальная спецификация стандарта PCI Express 6.0 планируется к публикации в 2021 году. Предполагаемая скорость передачи данных составит 32 Гбайт/с для 4 линий и 128 Гбайт/с для 16 линий[8][21].
Отзывы
4х канал не работал до перепрошивки биос пост b7, думаю что индивидуальная проблема.
если ставить м2 nvme с радиатором в верхний слот то разъем видеокарты не защелкивается, пришлось его подпилить немного.
Доставка: AliExpress Standard ShippingShips From: ChinaДоставили быстро — до МО за 2,5 недели, в пятерочку. После сборки и первого включения она проработала 2-5 минут и взорвался конденсатор в цепи питания процессора VRM. Сработала защита в БП, компьютер выключился и больше не включился! Договориться сразу с продавцом не получилось, открыл спор и в процессе разбирательств, при просмотре видео распаковки я обнаружил, что брак заводской — конденсатор был запаян не правильно — перепутана полярность. В результате, продавец пошел на контакт и мы договорились о компенсации на ремонт. Пока не ремонтировал — все закрыто из за ковида. После ремонта дополню отзыв. Ставлю 5* за лояльность продавца и помощь в решении проблемы. Возвращать обратно товар в Китай нет никакого смысла — стоимость пересылки примерно равна стоимости ремонта! Будьте внимательны, перед первым включением платы, все внимательно осмотрите, на предмет брака, не правильной запайке элементов, а так же на предмет КЗ контактов элементов и разъемов на плате!07 ноя 2021 12:54
