Samsung PM981 MZ-VLB1T00
Samsung PM981a MZ-VLB1T0B
2 800 грн. WD PC SN730 1TB NVMe SSD — OEM-версия WD Black SN750
2 600 грн. SK Hynix BC711 1TB PCIe 3.0 NVMe SSD (HFM001TD3JX013N)
программы для синтетических тестов «Cristal DiskInfo 8.12.0 x64» для тестирования планки памяти
сайт программы
«CrystalDiskInfo» — https://crystalmark.info/en/software/crystaldiskinfo/
«CPU-Z» — https://www.cpuid.com/softwares/cpu-z.html
«AIDA64» — https://www.aida64.com
Обзор накопителя NVMe Samsung PM981a объемом 1 Тб
Данный обзор посвящён изучению OEM твердотельного накопителя NVMe Samsung PM981a объемом 1 Тб на платформе AMD. Будут показаны скоростные характеристики, размер SLC кэша, операции с реальными файлами и сравнение с аналогичными продуктами компании Samsung.

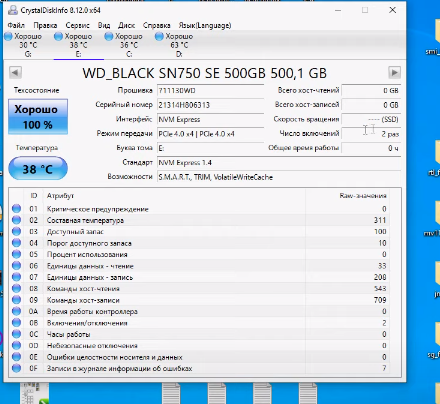

01 – Critical Warning – критические ошибки в работе накопителя (в зависимости от значения определяется характер сбоя);
02 – Composite Temperature – критическая температура накопителя;
03 – Available Spare – текущий незадействованный объем резервной области, используемой для подмены вышедших из строя ячеек памяти;
04 – Available Spare Threshold – значение параметра Available Spare, по достижении которого состояние накопителя считается критическим;
05 – Percentage Used – уровень износа накопителя в процентах (от нуля);
06 – Data Units Read – количество прочитанных с массива флеш-памяти блоков данных (один блок соответствует 512 Кбайт данных);
07 – Data Units Written – количество записанных на массив флеш-памяти блоков данных (один блок соответствует 512 Кбайт данных);
08 – Host Read Commands – количество выполненных по интерфейсу PCI-E операций чтения данных (изменение на единицу соответствует 128 Кбайт данных);
09 – Host Write Commands – количество выполненных по интерфейсу PCI-E операций записи данных (изменение на единицу соответствует 128 Кбайт данных);
0A – Controller Busy Time – время в минутах, в течение которого контроллер был занят обслуживанием запросов со стороны системы;
0B – Power Cycles – количество включений;
0С – Power On Hours – количество часов, в течение которых накопитель находился под питанием;
0D – Unsafe Shutdowns – количество неожиданных отключений питания;
OE и 0F – количество ошибок целостности данных.
Вступление

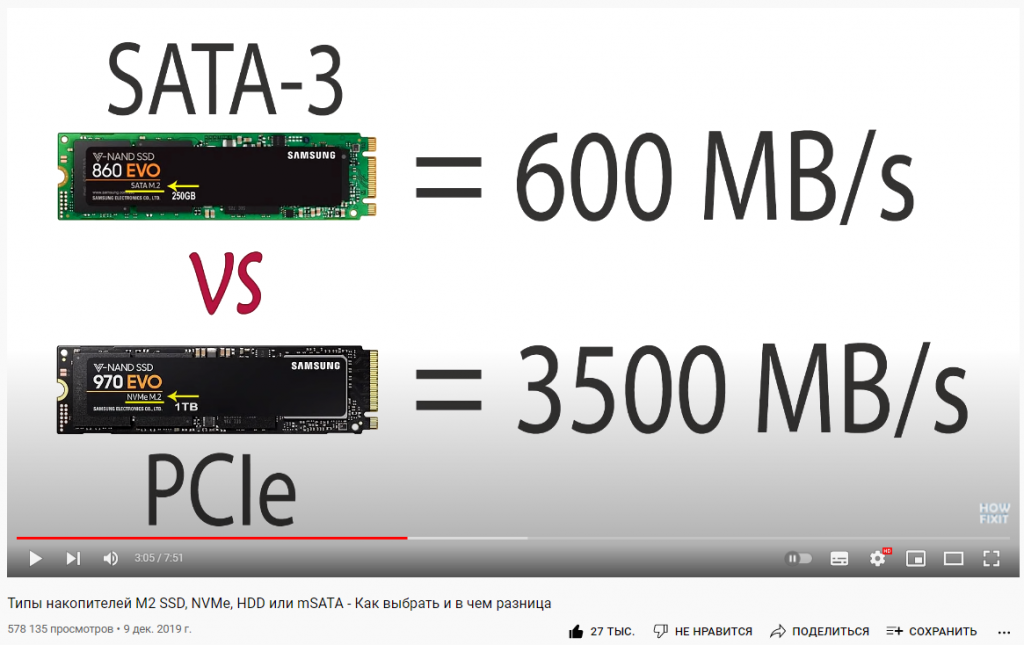

На сегодняшний день перед пользователем встаёт интересный вопрос: какой накопитель выбрать в новую сборку. Определиться с выбором между HDD и SSD ещё просто: для быстродействия игр и системы лучше пользоваться твердотельным накопителем, а в качестве надёжного хранилища информации использовать магнитный диск. А вот в выборе твёрдотельного накопителя для неискушенного человека могут возникнуть трудности, т.к. на рынке представлено множество самых разных марок твёрдотельных накопителей, производительность которых может очень сильно отличаться. Твёрдотельные накопители могут быть как в исполнение SATA, так в относительно новом формате NVMe. В последнем исполнение SSD могут демонстрировать в синтетических тестах пропускную способность для операций последовательного чтения, приближающуюся к пределу PCIe 3.0×4, равному 3,94 Гбайт/с. Собственно данный обзор как раз и будет посвящен NVMe накопителю одного известного производителя полупроводниковой продукции.
До этого года я не имел опыта использования твёрдотельного накопителя в формате NVMe, но был большой интерес получить шустрый ПК. Просмотрев некоторое количество обзоров SSD и прочитав Конференцию, я остановил свой выбор на продуктах компании Samsung, т.к. их продукция для массового рынка демонстрирует высокую производительность, но при всём этом далеко не самую гуманную цену. В прошлом году они представили рынку 970 EVO Plus, а в этом году «сомнительный» 980 PRO. Если не гнаться за брендом, свой выбор можно остановить и на продуктах WD или ADATA при меньшей цене и примерно схожей производительности. Но кроме потребительских моделей SSD, производители выпускают и так называемые OEM решения, предназначенные для сборки готовых компьютеров. Причем начинка в OEM-моделях часто совпадает или не сильно отличается, а вот цена на них может быть ниже, чем для накопителей массового сегмента, хотя некоторые из OEM-моделей найти на рынке довольно сложно. Для сравнения, Samsung 970 EVO Plus, предлагаемый сегодня в рознице при цене от 200 долларов имеет свой OEM-аналог Samsung PM981а, уже порядка 160 долларов. Я остановил свой выбор на данной модели ёмкостью 1 Тб, давайте же ознакомимся подробнее с характеристиками накопителя.
Характеристики SAMSUNG M.2 SSD PM981а
Модель MZVLB1T0HBLR-00000/07
тип флеш памяти: 96 слойная V-NAND 3-bit TLC
Поддержка TRIM: Да
S.M.A.R.T поддержка: да
Контроллер: Samsung Phoenix, прошивка EXF7201Q
Допустимое напряжение: 3,3 В ± 5%/. Сила тока: 2.8A, энергопотребление: 5.7 — 5.9 Вт.
Температурный диапазон работы: 0 – 70 оС.
Расшифровка маркировки
M Z X X X X X X X X X X — X X X X X
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
1. Memory (M) – носитель информации.
2. Module Classification – тип устройства Z: SSD
3. Form Factor — форм-фактор V: PCIeM.2 (22*80, PCIe x4)
4. Line-Up L: Client/SV (VNAND 3bit MLC)
5. SSD CTRL — тип контролера B: Phoenix
6~8. SSD Density – ёмкость накопителя: 256 = 256Гб, 512 = 512 Гб, 1T0 = 1Тб, 2T0 = 2Тб.
9. NAND PKG + NAND Voltage — тип монтажа флеш-памяти и напряжение работы H: BGA (LF,HF)
10. Flash Generation – поколение микросхем флеш-памяти.
11~12. NAND Density плотность микросхем флеш-памяти.
13. «-«
14. Default «0»
15. HW revision – ревизия исполнения накопителя 0: No revision
16. Packaging type тип упаковки 0: Bulk
17~18. Customer 00: World wide (non-SED) 07: World wide (SED)
| Модель | Ёмкость носителя | Последовательное чтение, МБ/с | Последовательная запись, МБ/с | Случайное чтение, 4KB, QD32, kIOPS | Случайная запись, 4KB, QD32kIOPS |
| MZVLB256HBHQ-00000/07 | 256 | 3500 | 2200 | 240 | 480 |
| MZVLB512HBJQ-00000/07 | 512 Гб | 3500 | 2900 | 460 | 500 |
| MZVLB1T0HBLR-00000/07 | 1 Тб | 3500 | 3000 | 580 | 500 |
| MZ-V7S1T0 Samsung (EVO Plus 1 TB) | 1 Тб | 3500 | 3300 | 600 | 550 |
Видно, что параметры производительности PM981a 1Тб близки к таковым у Samsung 970 EVO Plus.
TBW не раскрывается, но если сопоставить с 970 EVO plus 1 Тб, основанной на аналогичной флеш памяти, то она должна равняться 600 Тб. Если параметры надежности PM981 и PM981a сопоставимы, в спецификациях на PM981 производитель указывает следующие определения: UBER (Uncorrectable Bit Error Rate) больше 10^15 чтения битов на 1 сектор и MTBF (Mean Time Between Failure) 1.5 миллионов часов и ни о каком TBW речи даже не идёт.
Согласно данным из обзора anandtech технология производства Samsung 9XL 3D NAND не обеспечивает ощутимого увеличения плотности записи, позволяющей снижать себестоимость производства SSD, но демонстрирует рост производительности и энергоэффективности. В данном поколении SSD (970 EVO Plus, PM 981a и PM983a) в качестве буфера обмена между контроллером и флеш памятью используется LPDDR4, которая позволяет увеличить скорость передачи информации с 800 Мбит/с до 1400 Мбит/с при одновременном снижении напряжения с 1,8 В до 1,2 В. Таким образом Samsung достигает в своих продуктах большей производительности по сравнению с конкурентами, например, 96L NAND от Intel, Micron и SK Hynix имеют порог пропускной способности до 1200 Мбит/с, а Toshiba / SanDisk 96L NAND только 800 Мбит/с. В данном поколении SSD Samsung использует только 92 активных слоя, но при этом указывает в названии 96 слоев.
Упаковка и внешний вид
SSD накопитель был приобретён на известной всем китайской барахолке, поэтому комплектация может меняться случайным образом. SSD был упакован в небольшую картонную коробочку, иронично оклеенную плёнкой с надписью Western Digital. И только после вскрытия я смахнул пот с лица, т.к. внутри лежал накопитель Samsung, который я и заказывал, а продавец ничего не напутал. SSD лежал внутри антистатического пакетика, и к нему прилагались маленькая отвёртка и четыре винта для крепления на материнской плате; радиатор для охлаждения наши китайские друзья мне решили не выдать, хорошо, что на ASUS x470 Prime Pro плате есть встроенный радиатор для NVMe.
Samsung PM981a выполнен в форм-факторе М2 типоразмера 2280 и взаимодействует с системой посредством четырех линий интерфейса PCI-Express 3.0 по протоколу NVMe. Все микросхемы, так же как и для других ОЕМ накопителей Samsung, расположены на одной стороне платы. 1 Тб массива флеш памяти собран из двух микросхем. В качестве контролера выступает микросхема Samsung S4LR20-SA202SP7 с базовой прошивкой EXF7201Q. Внизу приведены сравнительные данные для трех моделей накопителей разных объёмов: 970 EVO Plus, 970 EVO, PM981. Результаты тестирования дисков 970 EVO Plus и 970 EVO объёмом 512 Гб были взяты из обзоров 3Dnews, а PM981 (1 Тб) из обзоров Tom’s Hardware. Во всех указанных SSD применяется 96-слойная V-NAND 3-bit TLC. Ниже в таблице приведены параметры накопителей, которые я буду сравнивать с PM981a.
| Тип контролера | Прошивка | Объём буферной памяти ,Мбайт | |
| 970 EVO Plus (512 Гб) | S4LR20 | 1B2QEXM7 | 512 |
| 970 EVO (512 Гб) | S4LR20 | 1B2QEXE7 | 512 |
| PM981a (1Тб) | S4LR20 | EXF7201Q | 512 |
| PM981 (1 Тб) | S4LR20 | EXA7101Q | 512 |
Микросхема контролера во всех типах SSD сверху накрыта металлическим теплорассеивателем. В качестве буферной памяти выступает микросхема K4F8E30, объёмом 512 Мбайт и является LPDDR4. На всех ОЕМ версиях накопители с обратной стороны лишены медной теплорассеивающей пластины просто зелёный текстолит, при этом многослойная флэш память довольно сильно греется, поэтому не стоит забывать про организацию хорошего охлаждения данного диска.
Тестовый стенд и методика
1 Платформа:
Материнская плата: x470 Asus Prime Pro;
Процессор: r5 3600 ;
Система охлаждения: кастомное жидкостное, алюминиевая пластина радиатора для SSD материнской платы;
Оперативная память: 4 х 8 Гбайт Crucial Ballistix Sport LT DDR4-BLS2K8G4D32AESCK, работающая на частоте 3600 МГц с таймингами 16 19 24 58 630;
Видеокарта:Inno3D Ichill Black GTX 1070;
Блок питания: Corsair HX1000W;
Системный накопитель: Transcendent TS240GSSD220S 240 Гбайт (TLC, Silicon Motion SM2256KAB)
Тестируемый накопитель: Samsung MZVB1T0HBLR-00000 1024 Гбайт (Samsung Phoenix 1946 3D V-NAND TLC);
Корпус: Corsair 750D airflow edition.
Обзор твердотельного накопителя Samsung PM981 NVMe
От Крис Рэмсиер опубликовано 30 ноября 2017 г.
НАШ ВЕРДИКТ
Ноутбук с установленным на заводе PM981 512 ГБ будет отличным вариантом, если в системе не будут работать профессиональные приложения с большой нагрузкой на запись. У этого накопителя более резкое устойчивое падение скорости записи, которое начинается намного раньше, чем у модели емкостью 1 ТБ. Он по-прежнему обеспечивает очень высокую производительность при смешанной нагрузке и является одним из наиболее сбалансированных дисков для ноутбуков.
ЗА
- Высокая производительность с низкой глубиной очереди
- Лучшая в своем классе производительность смешанных рабочих нагрузок
- Исключительно сбалансированная мощность / производительность ноутбука
ПРОТИВ
- Устойчивое списание
- Доступность
Особенности и характеристики
Мы нашли твердотельный накопитель Samsung PM981 в Азии. Эта новая OEM-модель является ранней основой для твердотельного накопителя Samsung нового поколения для энтузиастов, который, вероятно, будет называться 980. Этот накопитель оснащен новой 64-слойной V-NAND от Samsung и высокопроизводительным контроллером, обеспечивающим до 3500 МБ / с последовательной передачи данных. пропускная способность чтения и 250 000 операций ввода-вывода в секунду при произвольном чтении.
У Samsung, как и у других крупных производителей флеш-памяти, есть бизнес-подразделения, которые поставляют продукцию OEM-производителям, таким как Lenovo, Dell и HP. Многие из приводов, которые они поставляют OEM-производителям, проходят небольшую доработку, а затем поступают в розничные продажи для рынка модернизации DIY. В прошлом мы рассматривали OEM-модели Samsung, которые были лучше, чем существующие модели на розничном рынке. Это просто потому, что они являются ранними версиями накопителей следующего поколения.
Samsung PM981 — текущий OEM-флагман компании M.2 NVMe SSD. Он входит в комплект поставки Lenovo Yoga 700, если вы выберете диск NVMe емкостью 1 ТБ. PM981 также появляется на веб-сайтах Dell и HP в виде технических обзоров, но мы еще не нашли официальных данных для этой серии, даже после того, как связались с представителями Samsung. Информации о PM981 мало, что затрудняет предоставление точных технических деталей.
Для тех, кто все еще отрицает это, SSD-накопители для энтузиастов с 3-битной флэш-памятью на ячейку (TLC) становятся очень реальными. Мы протестировали Toshiba XG5 с 3D TLC, который в конечном итоге выйдет на рынок как флагманская серия RD компании, но некоторые полагали, что TLC не станет отраслевой тенденцией в высокопроизводительных твердотельных накопителях. Мы знали иначе. Ваши ожидания будут разбиты, если вы будете ждать, что Samsung пойдет против течения.
На момент написания доступно очень мало твердотельных накопителей PM981. Это напоминает SM961, который в прошлом году поступил на рынок в ограниченном количестве. В прошлые годы, возвращаясь к Samsung XP941 в 2014 году , австралийская компания RamCity была нашим основным контактным лицом и основным поставщиком OEM-производителей SSD. На этот раз все накопители PM981, которые мы нашли, пришли из Азии.
На данный момент серия доступна только с емкостью 512 ГБ и 1 ТБ. Оба имеют одинаковую одностороннюю конструкцию M.2 2280. Samsung оснастила эту серию новым контроллером Phoenix, с которым мы впервые столкнулись на саммите Flash Memory Summit 2017. Samsung также использует Phoenix в твердотельных накопителях малого форм-фактора PM983 Next Generation (NGSFF), предназначенных для серверных приложений.

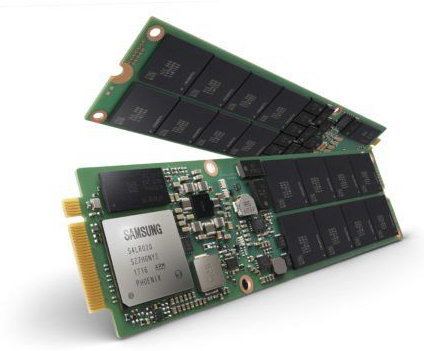

Несмотря на то, что мы очень мало знаем о SSD PM983, мы знаем, что его контроллер Phoenix может обрабатывать как минимум 16 ТБ NAND. Это дает Samsung достаточно возможностей для создания потребительских твердотельных накопителей большой емкости. Контроллер Phoenix также имеет корпоративные корни, как и Polaris предыдущего поколения, который также был ключевым компонентом в нескольких корпоративных SSD.
Характеристики
* Оценки основаны на нашем тестировании с четырьмя менеджерами в 4 квартале.
Производители SSD ограничивают OEM SSD наиболее популярными емкостями. Пока что мы видели PM981 емкостью 512 ГБ и 1 ТБ, но Samsung может производить и другие емкости. OEM SM961 прошлого года никогда не появлялся как продукт емкостью 2 ТБ, но у Samsung не было проблем с выводом на рынок своего розничного эквивалента 960 Pro 2 ТБ.
Как мы уже упоминали, нам еще предстоит найти подходящую таблицу данных для новых твердотельных накопителей PM981, поэтому мы решили создать свой собственный. Мы использовали Iometer с четырьмя менеджерами с глубиной очереди (QD) по четыре каждого, чтобы оценить, что Samsung может использовать для официальных спецификаций. Это отражает общепринятую отраслевую методологию измерения характеристик твердотельных накопителей NVMe.
Обе модели PM981 512 ГБ и 1 ТБ достигли скорости последовательного чтения почти 3500 МБ / с. Модель на 512 ГБ превысила скорость последовательной записи 3000 МБ / с, но накопитель на 1 ТБ смог записать последовательные данные со скоростью 3200 МБ / с. Оба диска достигли 170 000 операций ввода-вывода в секунду при произвольном чтении, но мы зафиксировали примерно 250 000 операций ввода-вывода в секунду с одним рабочим при более высокой глубине очереди. Оба диска взлетели в нашем тесте произвольной записи и превысили 440 000 операций ввода-вывода в секунду.
Большинство из нас больше интересуются производительностью случайного QD1, потому что она оказывает наибольшее влияние на взаимодействие с пользователем. Samsung снова поднял планку. Каждый год компания увеличивает производительность произвольного чтения QD1 на 2000 операций ввода-вывода в секунду. Эта серия восходит к SSD XP941 PCIe M.2. Мы достигли более 18 200 операций ввода-вывода в секунду при произвольном чтении на QD1 с PM981, что на ~ 2 000 больше, чем у 960 EVO 1 ТБ, протестированных нами в прошлом году.
Samsung объединила свой последний контроллер NVMe со своей новой 64-слойной NAND. Мы мало что знаем о контроллере Phoenix, но знаем больше о новой 64-слойной памяти V-NAND. Производительность новой флэш-памяти увеличена в 1,5 раза по сравнению с 48-слойной NAND, и она потребляет меньше энергии. 64-слойная память V-NAND от Samsung дебютировала в портативном твердотельном накопителе T5 и увеличила ее емкость до 2 ТБ. В будущем компания выпустит NAND с 4 битами на ячейку (QLC), но на данный момент NAND с 3 битами на ячейку (TLC) является стандартом для потребительских товаров.
Функции

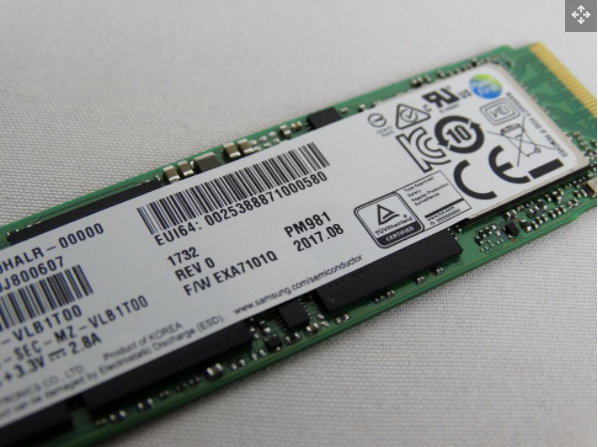

В последнем поколении Samsung представила новую этикетку со слоем меди, которая отводит тепло, выделяемое контроллером. Кроме того, контроллер PM981 Phoenix имеет новую медную крышку, как SMI, используемую в SM2260, которая помогает рассеивать тепло. Мы исследовали медную крышку в нашем обзоре Intel 600p .

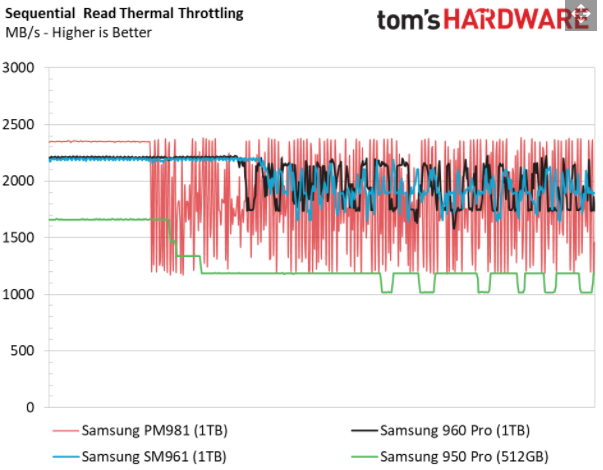

Мы протестировали тепловое регулирование с расширенной рабочей нагрузкой последовательного чтения на QD1. Накопитель считывал данные в течение 109 секунд , или примерно 207 ГБ, прежде чем производительность упала из-за теплового дросселирования. 960 Pro и SM961 потребовалось больше времени для дросселирования в одной и той же системе с одинаковым объемом воздушного потока, но оба диска считывают данные с немного меньшей скоростью. PM981 еще молод, и в течение всего срока службы он претерпит несколько обновлений прошивки. Различные OEM-производители также, вероятно, будут работать с Samsung над созданием пользовательского микропрограммного обеспечения для конкретных систем и приложений.
В нашем тестировании твердотельные накопители PM981 NVMe продемонстрировали исключительную производительность для смешанных рабочих нагрузок, которая превзошла все твердотельные накопители на базе NAND, которые мы когда-либо тестировали. По правде говоря, PM981 сокращает разрыв между Intel 900P Optane и обычными твердотельными накопителями на базе NAND; мы зафиксировали увеличение в 3 раза по сравнению с 960 EVO с 80% последовательным считыванием на QD2.
Цены, гарантия и срок службы
Мы заплатили ~ 200 долларов за PM981 512 ГБ и ~ 400 долларов за модель 1 ТБ. Продавец не предоставляет гарантию или сопутствующий рейтинг выносливости. Программное обеспечение Samsung Magician не поддерживает OEM-приводы, поэтому мы не можем использовать программное обеспечение для более глубокого изучения.

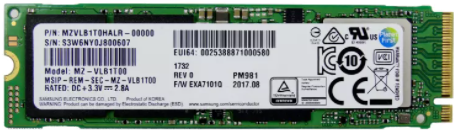

Более пристальный взгляд
OEM-продукты Samsung поставляются в оптовой упаковке, которая обычно состоит из лотков, заполненных дисками. Эти продукты не поставляются с розничными коробками, спецификациями или номерами поддержки. Наши диски прибыли в невзрачной коробке с дисками в антистатических серых пакетах, окруженных вспененным упаковочным материалом.

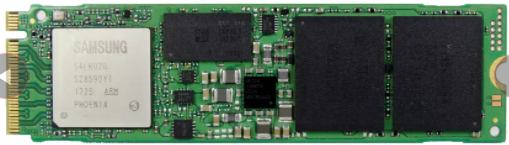

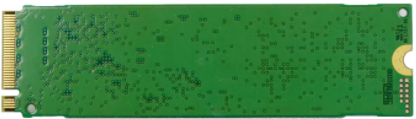

Накопители емкостью 1 ТБ и 512 ГБ выглядят одинаково, за исключением маркировки на NAND. Есть два пакета NAND, отдельный пакет DRAM и контроллер Phoenix. Это сильно отличается от 960 Pro, в котором используются четыре пакета NAND и конструкция PoP (Package on Package) для контроллера и DRAM. Эта компактная конструкция PoP позволила Samsung разместить все компоненты на одной стороне M.2 2280 960 Pro.

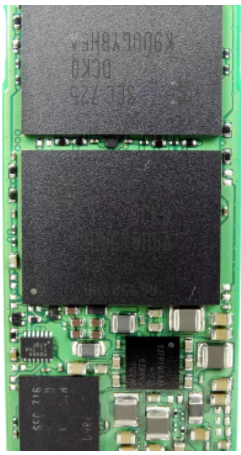

В накопителях заметно больше конденсаторов для поверхностного монтажа, чем в продуктах серии 960. Это может быть требование OEM для защиты данных в состоянии покоя или данных в полете в случае сбоя питания хоста.

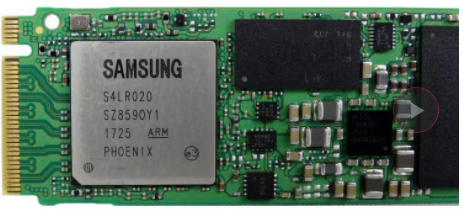

Контроллер Phoenix, медная крышка и 64-слойные пакеты V-NAND — это потрясающие новые компоненты.
это первая страница
https://www.tomshardware.com/reviews/samsung-pm981-980-nvme-ssd,5323-2.html
https://www.tomshardware.com/reviews/samsung-pm981-980-nvme-ssd,5323-3.html
https://www.tomshardware.com/reviews/samsung-pm981-980-nvme-ssd,5323-4.html

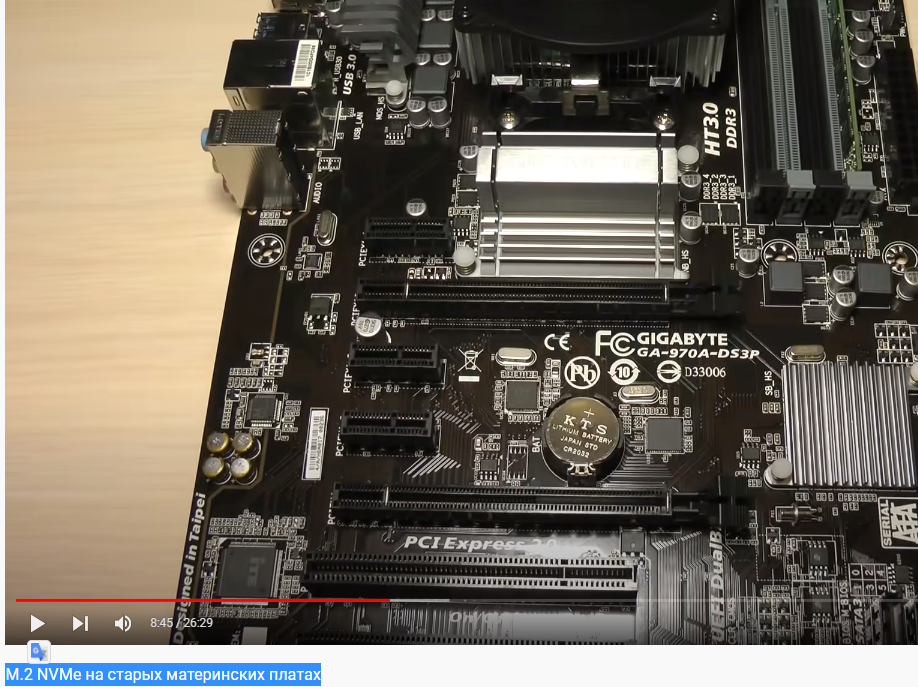

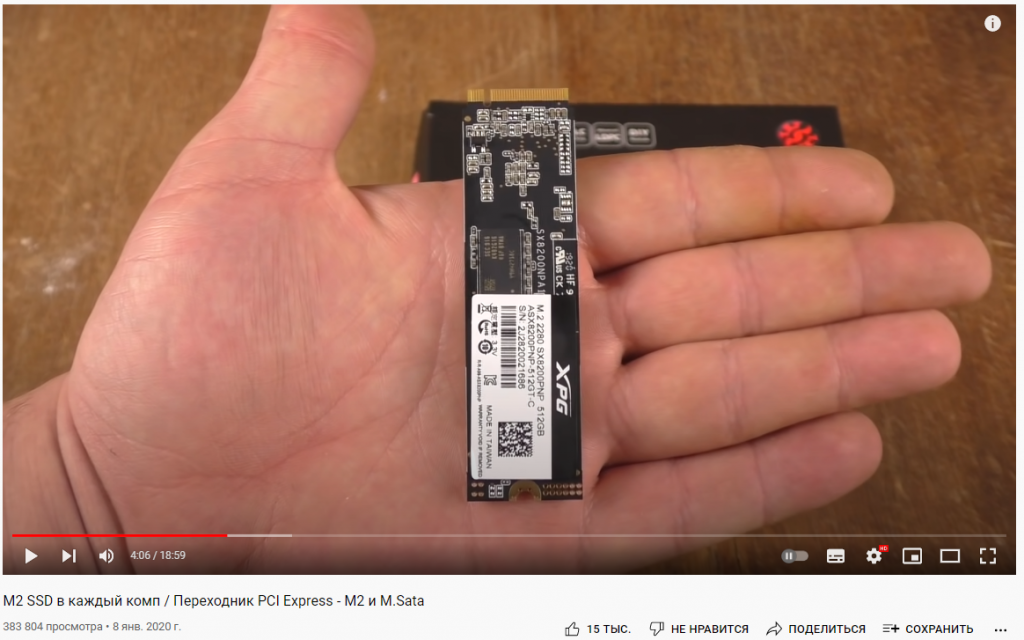

M.2 NVMe на старых материнских платах можно использовать переходник чтобы использовать память «M.2 NVMe», но BIOS (биос) должен поддерживать запуск с «M.2 NVMe». Если не поддерживает, то это можно решить — но стоит ли тратить на это время (нужно учитывать что чип можно превратить в кирпич и прийдеться использовать программатор) ?
